執行標準
Q/VAHS
29-2006

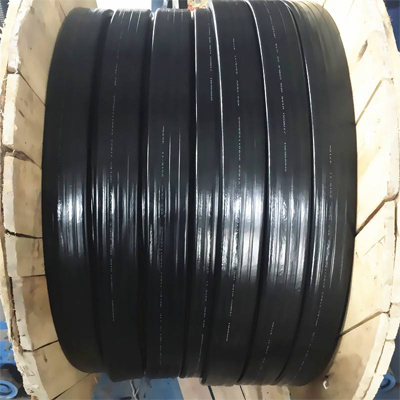

硅橡膠扁平電纜用途
本產品具有柔軟、耐高溫、低溫、
耐老化、耐油、耐腐蝕、彎曲半徑小等特點，適用于交流額定電壓450/750V及以下的起重機、行車、吊車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
使用條件
使用環境溫度：-60～+180℃；
允許彎曲半徑：不小于電纜外徑（厚度）的10倍。
硅橡膠扁平電纜型號及名稱
|
型 號
|
名 稱
|
|
YGCB
|
硅橡膠絕緣硅橡膠護套扁電纜
|
|
YGCPB
|
硅橡膠絕緣硅橡膠護套銅絲編織屏蔽扁電纜
|
|
YGFB
|
硅橡膠絕緣丁腈復合物護套扁電纜
|
|
YGFPB
|
硅橡膠絕緣丁腈復合物護套銅絲編織屏蔽扁電纜
|
|
YGCB-VFR
|
丁腈復合物絕緣硅橡膠護套扁電纜
|
|
YGCB-VFRP
|
丁腈復合物絕緣硅橡膠護套銅絲編織屏蔽扁電纜
|
|
YGCB-F46R
|
氟塑料絕緣硅橡膠護套扁電纜
|
硅橡膠扁平電纜規格及技術參數
|
標稱截面
mm2 |
導體結構
根數／直徑mm |
20℃時導體電阻不大于MΩ.km
|
絕緣電阻常數
不小于MΩ.km |
試驗電壓
KV/5min |
芯數
|
|
0.75
|
24/0.20
|
26.0
|
硅橡膠絕緣90℃時
3.67; 丁腈復合物絕緣70℃時0.037； 氟塑料絕緣90℃時3.67。 |
3.0
|
2-48
|
|
1.0
|
32/0.20
|
19.5
|
|||
|
1.5
|
30/0.25
|
13.3
|
|||
|
2.5
|
49/0.25
|
7.98
|
|||
|
4
|
56/0.30
|
4.95
|
2-12
|
||
|
6
|
84/0.30
|
3.30
|
|||
|
10
|
140/0.30
|
1.91
|
2
3 4 5 3+1 |
||
|
16
|
126/0.40
|
1.21
|
|||
|
25
|
196/0.40
|
0.780
|
|||
|
35
|
276/0.40
|
0.554
|
|||
|
50
|
396/0.40
|
0.386
|
|||
|
70
|
360/0.50
|
0.272
|
|||
|
95
|
475/0.50
|
0.206
|
|||
|
120
|
608/0.50
|
0.161
|
|||
|
150
|
756/0.50
|
0.129
|
|||
|
185
|
925/0.50
|
0.106
|
上海征原公司可以為您定制各種規格型號的硅橡膠扁平電纜--硅橡膠電纜--硅橡膠扁平高壓電纜，歡迎您來電：13816503118、021-36357687咨詢、選購。
